SMWKD16

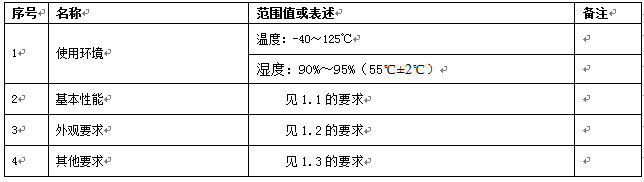

技術參數特性表

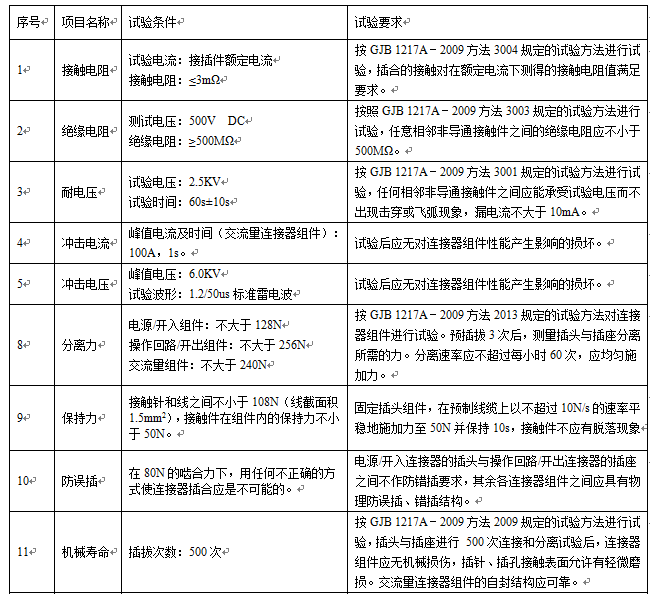

基本性能
外觀清潔，色澤均勻、無裂痕及機械劃傷；絕緣端子無老化、變色；無起層及明顯堆積現象；金屬部分無生銹等現象，內導體與外導體間應無金屬屑；標識要牢固、清晰，查看方便
2其他要求
2.1配變終端連接器插座部分;
SMWKD16F產品描述
1）配變終端連接器插座：包含外殼，插芯，插針配套壓接對應線材。
要求滿足插針可靠安裝的要求。下殼與密封圈配合可靠，接觸面達IP65密封等級的要求。與對應的配變終端連接器插頭配套使用，為鎖扣鎖緊方式，插座與插頭配合密封等級要求達IP65要求。
2）材料及表面處理
殼體材料：尼龍66（PA66GF30）; 生產工藝：注射成型;
插芯絕緣體材料： 聚碳酸脂（PC）;生產工藝： 注射成型。
3）鎖緊、密封裝置
鎖緊鉤材料：尼龍; 生產工藝：注射成型。
密封圈：配丁腈橡膠密封圈。

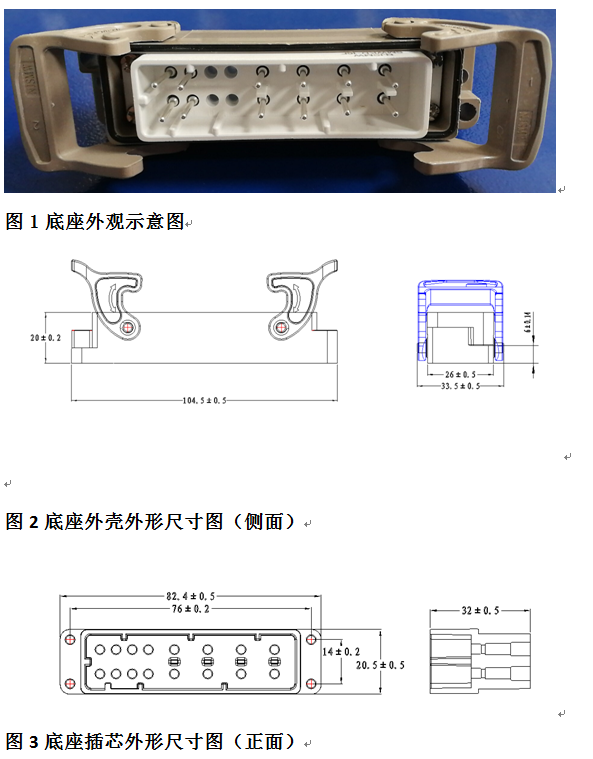

4）外形尺寸

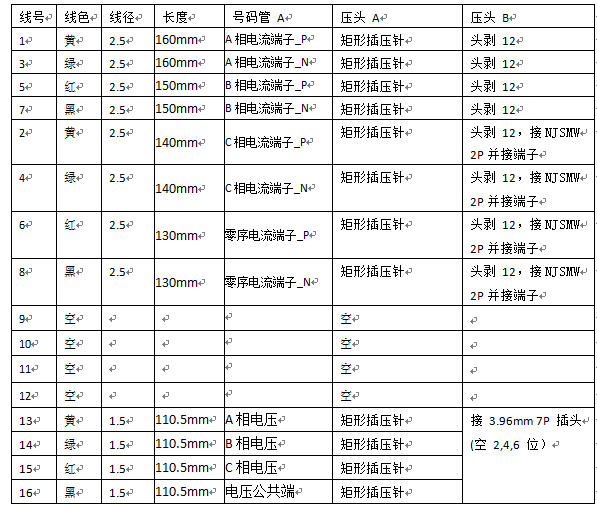

5）接線要求
2.2配變終端連接器插頭部分
SMWKD16M
1）產品描述
配變終端連接器插頭包括：外殼，插芯，插孔，電纜接頭。
要求：可滿足我公司插孔可靠安裝的要求。與配變終端連接器插座（SMWKD16F）配套使用，鎖緊方式為鎖扣方式鎖緊，滿足方便操作的要求。
2）材料及表面處理
殼體材料：尼龍66（PA66GF30）; 生產工藝：注射成型;
插芯絕緣體材料： 聚碳酸脂(PC);生產工藝： 注射成型。
3）電纜接頭要求
電纜接頭外殼材料：尼龍
密封件：丁腈橡膠；出線孔要求薄膜密封設計，薄膜厚度滿足可徒手穿線要求。
卡口直徑：Ф13-18mm
穿線后電纜接頭在鎖緊狀態下，出線口密封等級達IP65要求；電纜接頭與上殼配合鎖緊時，密封等級
達IP65要求

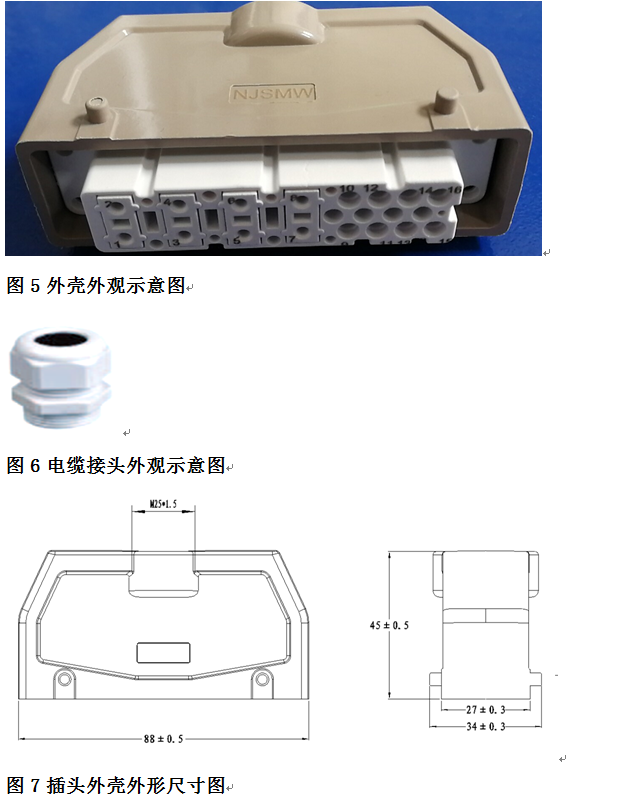

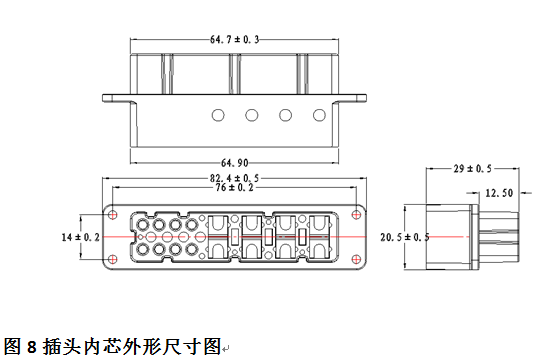

4）外形尺寸
5）插孔要求
1-8號孔為電流接線端口，要求具備防開路功能，未插合狀態下，1對2；3對4；5對6；7對8分別處于短接狀態，當與插座插合后，1對2；3對4；5對6；7對8處于分開狀態。
1-8號孔要能夠滿足壓接IT端子后的2.5mm2導線的牢固安裝。
9、10、13、14、15、16插孔要滿足1.5mm2線材的冷壓接要求。
1.3.3包裝標準
1）插頭整套件包裝
2）插座整套套件包裝，每套配插孔6枚（插孔100pcs/包單獨包裝，數量與之配套）。

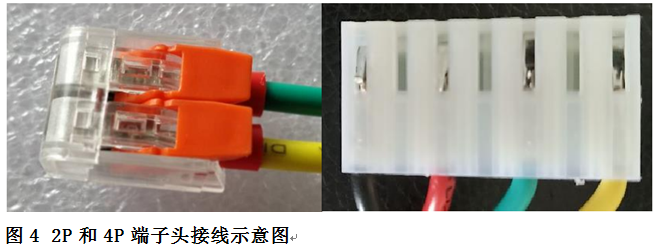

1.3.4接線標準：
