扇形閥門

扇形閘門廣泛用于建材、冶金、礦山、化工、電力等行業，是各類落料系統的卸料控制裝置。根據建材行業的特殊需要，用作水泥熟料庫除塵設備的卸料裝置。本扇形閥門在出料口處設置了防塵罩，避免了灰塵飛揚；采用電液推桿作動力源，取代氣缸傳動，節約了工程投資成本；扇形閥門閥體采用階臺結構，減少了料流沖擊；扇形閥門閥體關鍵部位鋪設柵欄結構的耐磨襯板，減少了襯板直接磨損。

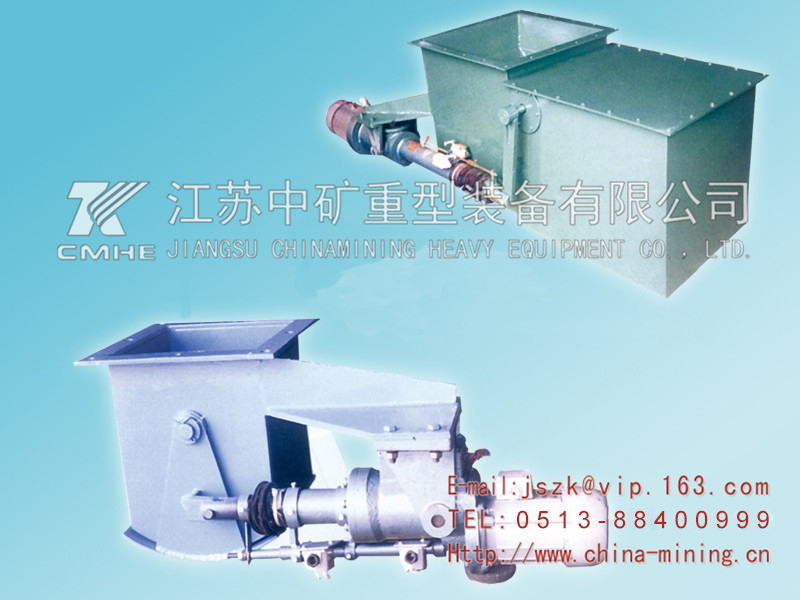

扇形閥門

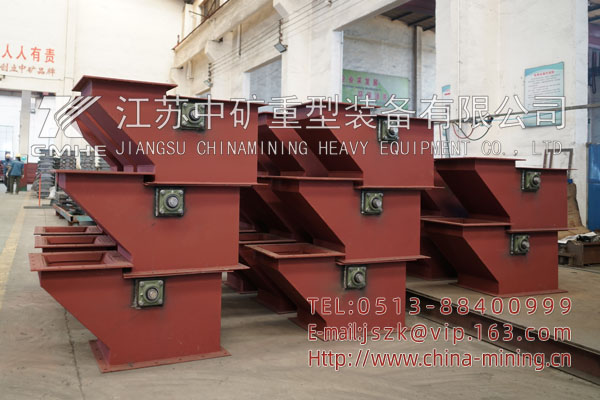

結構特點
扇形閘門結構簡單，由鋼板焊接而成，具有開啟靈活、無卡阻等待點。

性能參數

適用介質	適用溫度	介質流速
晶粒固體、顆粒物料、粉狀物料	≤300℃	≤28m/s

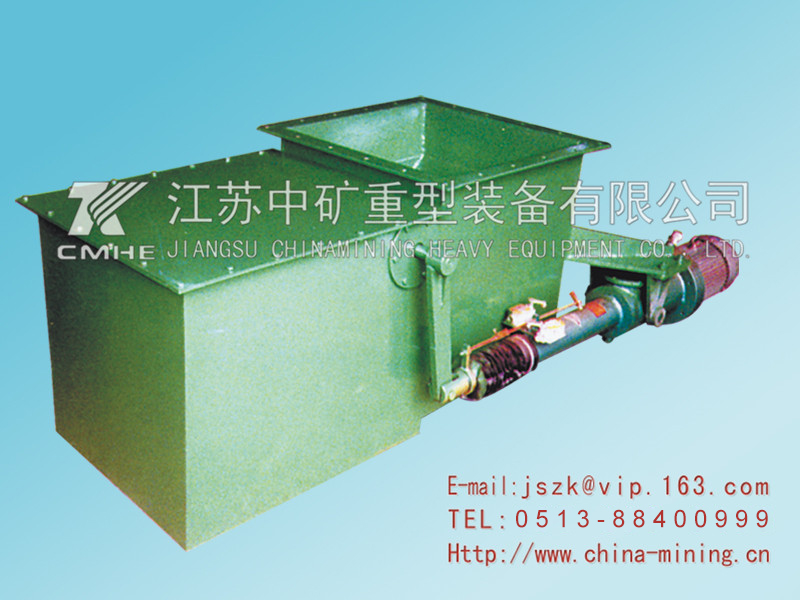

結構特點
電液動扇形閘門在出料口處設置了防塵罩，避免了灰塵飛揚；采用電液推桿作動力源，取代了氣缸傳動，節約了工程投資成本；電液動扇形閘門閥體采用階臺結構，減少了料流沖擊；閥體關鍵部位鋪設柵欄結構的而磨襯板，減少了襯板直接磨損。

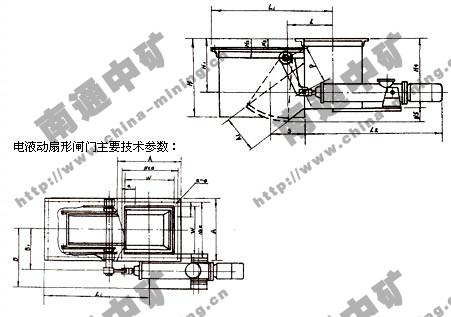

主要性能參數

卸灰量（m3/h）	6~80
適用溫度	≤150
適用介質	干燥粉塵

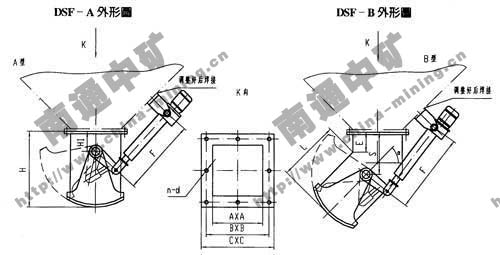

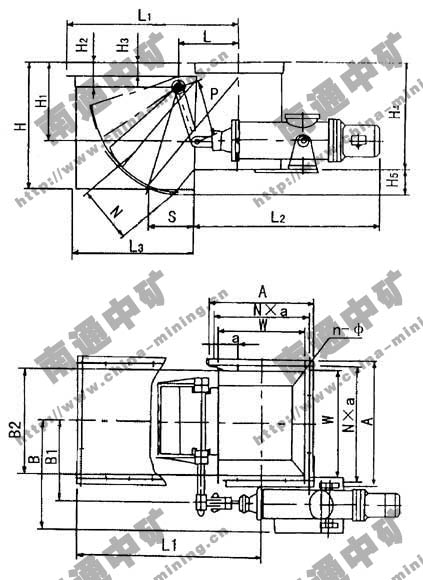

外形尺寸

一、用途
TDSZ型電液動扇形閘門是根據建材行業的特殊需要，用作水泥熟料庫底除塵設備的理想卸料裝置。

二、特點
TDSZ型電液動扇形閘門在出料口處設備了防塵罩，避免了灰塵飛揚：采用電液推桿作動力源，取代氣缸傳動，節約了工程投資成本；閥體采用階臺結構，減少了料流沖擊；閥體關鍵部位鋪設柵欄結構的耐磨襯板，減少了襯板直接磨損。

三、性能參數

型號	主要尺寸																				電液推桿型號	功率KW
型號	W	A	A1	A2	B	B1	B2	L	L1	L2	L3	H	H1	H2	H3	H4	H5	P	N×a	n×Φ	電液推桿型號	功率KW
TDSZ-30	300	400	120	150	350	470	300	300	800	1175	600	380	429	170	60	340	150	280	2×175	8-18	DYZ700-280/110-P	1.1
TDSZ-40	400	500	220	250	400	520	400	350	900	1175	650	540	429	170	60	480	140	280	3×150	12-18	DYTZ700-280/110-P	1.5
TDSZ-50	500	626	320	350	450	570	500	400	1050	1220	737	680	513	190	70	610	120	350	4×140	16-18	DYTZ700-300/110-P	1.5
TDSZ-60	600	726	360	390	500	620	600	450	1200	1220	837	750	513	190	70	670	150	350	4×165	16-18	DYTZ700-300/110-P	2.2
TDSZ-70	700	840	460	490	550	670	700	500	1400	1340	980	900	560	190	80	820	150	400	5×154	20-22	DYTZ700-350/110-P	2.2
TDSZ-80	800	940	560	590	600	720	800	550	1550	1340	1080	1050	560	190	80	950	150	400	5×174	20-22	DYTZ700-350/110-P	2.2
