電動調節蝶閥
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com
公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
流量系數（Kv） | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 |
動作范圍 | 0－90o | ||||||||||
允許壓差△P | 小于公稱壓力（1.6MPa） | ||||||||||
泄漏量Q | 按GB/T4213－92，為Kv值的10-4 | ||||||||||
環境溫度oC | －20～60oC | ||||||||||
基本誤差 | ±2.5% | ||||||||||
回差 | ±2.5% | ||||||||||
死區 | 1% | ||||||||||
可調范圍 | 250:1 350:1 | ||||||||||
配用執行機構 | LKR—05 10 PSQ101 381RSA－05 | LKR— 20 PSQ201 381RSC－30 | LKR－40 PSQ501 381RSC－50 | LKR－60 PSQ701 | |||||||

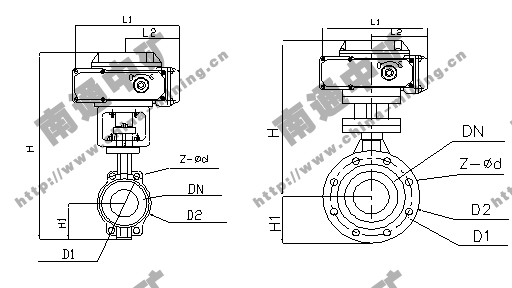

公稱通徑DN | L閥厚度 | H | H1 | D1 | Z-фd | D2 | L1 |
L2 |
50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 | 120 |
65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 | 120 |
80 | 46/49 | 516 | 96/120 | 160 | 8-18 | 200 | 208 | 120 |
100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 | 120 |
125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 250 | 208 | 120 |
150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 | 156 |
200 | 60/71 | 731 | 175/210 | 295 | 8-22 | 340 | 256 | 156 |
250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 | 156 |
300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 | 156 |
350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505/520 | 346 | 156 |
400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 | 156 |
注：表中數據XX/XX，“L”“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa
六、型號編制說明
Z | A | J | D | 9 | 71 | F | 16 | P | G |
自控閥門 | 執行機構類型： | 位移 特征： | 閥門代號： | 傳動形式： | 連接形式： | 密封面材料： | 公稱 壓力： | 閥體 材質： | 溫度類型： |
D：表示PS系列 | J：表示角行程 | Q：表示球閥 | 9：表示電動 | 41：表示法蘭 | F：表示四氟乙烯 | 16：表示1.6MPa | C：表示碳鋼 | G：表示中溫型 | |
R：表示3810系列 | S：表示直行程 | D：表示碟閥 | 6：表示氣動 | 11：表示絲扣 | H：表示金屬硬密封 | 25：表示2.5MPa | P：表示不銹鋼 | 常溫省略 | |
A：LKR系列 | V：表示V形球閥 | 71：表示對夾式 | 40：表示4.0MPa | R：表示316L | |||||
C：其它系列 | 64：表示6.4MPa | F46：表示閥體襯四氟 |
公稱通徑DN | L 閥厚 | H | H1 | D2 | D1 | Z-?d | L1 |
L2 |
50 | 108 | 539 | 83/112 | 165 | 125 | 4-18 | 208 | 120 |
65 | 112 | 554 | 93/115 | 185 | 145 | 4-18 | 208 | 120 |
80 | 114 | 569 | 100/120 | 200 | 160 | 8-18 | 208 | 120 |
100 | 127 | 614 | 110/138 | 220 | 180 | 8-18 | 208 | 120 |
125 | 140 | 649 | 125/164 | 250 | 210 | 8-18 | 208 | 120 |
150 | 140 | 725 | 143/175 | 285 | 240 | 8-22 | 256 | 156 |
200 | 152 | 835 | 180/208 | 340 | 295 | 8-22/12-22 | 256 | 156 |
250 | 165 | 890 | 200/243 | 395/405 | 350 | 12-22/12-26 | 256 | 156 |
300 | 178 | 995 | 250/283 | 445/460 | 400 | 12-22/12-26 | 256 | 156 |
350 | 190 | 1155 | 270/310 | 505/520 | 460 | 16-22/16-26 | 346 | 156 |
400 | 216 | 1225 | 300/340 | 565/580 | 515 | 16-26/16-30 | 346 | 156 |
