電液動三通分料閥

丁寶勤 13906276368(技術)

電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com

結構特點及用途：
電動斜槽側卸料閥(電液動三通分料閥)又名叫溜子，本閥主要由閥體、閥軸、閥板、曲柄機構、電動推桿(電液動推桿、氣動推桿或手動機構)等組成。

電動斜槽側卸料閥(電液動三通分料閥)具有體積小、重量輕、耐磨性能好、使用壽命長、阻力小，是利用電動推桿、電液動推桿、氣動推桿驅動，可以快速切換物料流向。是物料輸送系統中控制物料快速換向的設備，廣泛應用于建材、冶金、礦山、輕工、糧食等行業固體顆粒和粉狀物料輸送。

主要性能：
適用介質:粉料、含塵固體顆粒
適用溫度:≤350℃
電源電壓:380V 50HZ
氣源氣壓：0.4-0.6MPa

型號編制說明：
D—電動推桿
S—手動
Dy—電液動推桿
Q—氣動推桿
Fc—分料閥
a—分料角度
Ⅰ—側三通
Ⅱ—正三通
Ⅲ—四通（二進二出）
Ⅳ—四通（一進三出）

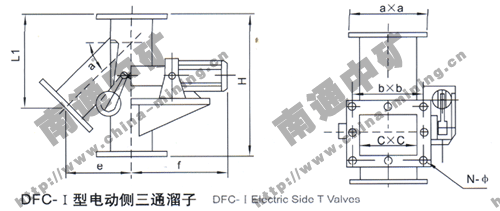

CXC	N-φ	3	b	a°	D(S、Y、Q)FC-			D(S、Ys Q)FC-II電動推桿(Electric jogger)						手動(Manual)		電液動推桿C Eledrohydraulic jogger)		氣動推桿(Pneumatic jogger)
CXC	N-φ	3	b	a°	L1	e	H	L2	e	功率(Power)	f	型號 (Model)	質量 (Quality)	X	(Quality)	型號(Model)	功率(Power)	型號(Model)	壓力(Pressures)
200 X 200	8- φ15	290		46°	394	269	500	267	177	0.25KW	575	DTI6320-H	103	200- 600	88	DYTZ200-110	0.55KW	QCB30*200	0.5mpa
			250	50°	446	273	570	232	174				118		93
			250	55°	505	270	620	299	161				124		104
				60°	594	265	705	352	160				130		110
250 X 250		350		46°	448	318	575	298	193				134		114
			310	50°	512	322	646	330	193				144		124
			310	55°	535	316	705	333	181				152		132
				60°	681	312	790	396	132				164		144
300 X 300		390		46°	499	354	660	300	246	0.37kw	840	DTI10020-H	188		148	DYTZ450-110	0.75KW	QCB100*400	0.5mpa
			350	50°	568	360	725	349	209				200		160
			350	55°	633	355	790	380	204				230		190
				60°	741	350	380	431	200				240		200
400 X 400		500		46°	598	438	775	331	251				250		210
			460	50°	699	456	330	419	250				280		240
			460	55°	734	444	970	448	244				292		252
				60°	935	446	1105	525	245				348		278
500 X 500		600	556	60°	1130	550	1350	650	315		980		340		300
560 X 560	16- φ15	665	622	60°	1180	605	1410	653	315		980		390		350
630 X 630	28- φ15	735	692	60°	1230	690	1480	732	355		1120		440		400
710 X 710		815	772	60°	1200	750	1560	334	400		1220		490		460
